Lorsque l’on commence à s’intéresser aux émaux, une question revient souvent : pourquoi certains matériaux fondent-ils à basse température alors que d’autres semblent résister à la chaleur ? La réponse paraît simple. Chaque matière possède un point de fusion, c’est-à-dire une température à laquelle elle passe progressivement de l’état solide à l’état liquide.
Pourtant, lorsqu’on regarde les matières premières utilisées en céramique, une contradiction apparaît rapidement. La silice, qui constitue la base de presque tous les émaux, fond aux alentours de 1710°C. L’alumine, elle, fond au-delà de 2000°C. Or la majorité des céramistes cuisent leurs émaux entre 1200°C et 1300°C.
Comment expliquer qu’un émail contenant principalement des matières qui ne fondent pas dans nos fours de potier puisse malgré tout devenir liquide pendant la cuisson ? Pour répondre à cette question, il faut comprendre que le comportement d’un émail ne dépend pas uniquement du point de fusion de chaque matière prise séparément. Il dépend surtout des interactions entre ces matières.
Si tu souhaites te lancer dans la fabrication des émaux, je te conseille notre formation Comprendre et fabriquer ses émaux. Si tu débutes tout juste et que tu souhaites obtenir les infos de base, c’est notre formation gratuite qui te correspondra mieux : Débuter avec les émaux.
Qu’est-ce que le point de fusion ?
Le point de fusion correspond à la température à laquelle une matière passe de l’état solide à l’état liquide.
Dans le cas d’un matériau pur, cette température est relativement facile à définir :
- L’aluminium fond vers 660°C
- L’or fond vers 1064°C
- La silice pure fond vers 1710°C
Lorsque l’on chauffe ces matériaux, ils restent solides jusqu’à atteindre une température précise, puis commencent à se liquéfier. Mais cette définition fonctionne surtout pour les corps purs. Or les émaux ne sont pas des corps purs.
Un émail est un mélange complexe de matières premières qui réagissent ensemble pendant la cuisson. Dès lors, le comportement du système devient beaucoup plus intéressant que celui de chaque ingrédient pris individuellement.
Pourquoi le point de fusion ne suffit pas à comprendre un émail ?
Lorsqu’on découvre que la silice fond à plus de 1700°C, on conclut parfois que la silice ne peut pas réellement fondre dans son four de potier. Pourtant, tous les émaux contiennent de la silice.
Cette apparente contradiction s’explique par le fait que les matières premières ne travaillent jamais seules. Pendant la cuisson, elles interagissent en permanence. Certaines se décomposent, d’autres deviennent plus réactives, certaines se dissolvent dans une phase liquide en formation.
Le résultat final n’est donc pas la somme des comportements individuels de chaque matière. C’est le comportement d’un mélange. Pour comprendre les émaux, il faut donc quitter la logique du « cette matière fond à telle température » pour entrer dans celle du « que se passe-t-il lorsque plusieurs matières sont mélangées ? ».
Les eutectiques : la véritable clé de compréhension
C’est ici qu’intervient une notion fondamentale de la céramique : l’eutectique.
Un eutectique est un mélange de plusieurs matières qui fond à une température inférieure à celle de chacun de ses constituants pris séparément.
Cette notion est au cœur du fonctionnement des émaux.
Prenons un exemple simplifié. La silice possède un point de fusion élevé. L’alumine possède un point de fusion encore plus élevé. Pourtant, lorsqu’elles sont associées à certains fondants dans des proportions adaptées, elles peuvent participer à la formation d’un liquide dès 1200°C ou 1300°C.
Le mélange possède alors un comportement totalement différent de celui des matières qui le composent. C’est précisément ce phénomène qui permet l’existence des émaux. Sans eutectiques, la plupart des émaux nécessiteraient des températures largement supérieures aux capacités de nos fours.
Comprendre cette notion change profondément la manière d’aborder les recettes d’émaux. On ne cherche plus à savoir quelle matière fond, mais comment les matières interagissent entre elles pour créer une zone de fusion.
Le rôle des fondants
Si les eutectiques sont possibles, c’est grâce aux fondants. Les fondants sont des composés capables d’abaisser la température de fusion d’un système.
Ils ne remplacent pas la silice. Ils ne forment pas le verre à eux seuls. Leur rôle consiste à faciliter la fusion du mélange.
Parmi les fondants les plus utilisés en céramique, on retrouve:
- le sodium
- le potassium
- le calcium
- le magnésium
- le lithium
- le bore
Le sodium et le potassium favorisent généralement les émaux brillants et fluides. Le calcium est très présent dans les émaux de grès. Le magnésium contribue souvent à la formation d’émaux satinés ou mats. Le bore est particulièrement utilisé pour abaisser la température de fusion.
Il est important de comprendre qu’un fondant n’est pas simplement une matière première. C’est avant tout une fonction dans le système. Une même matière peut parfois se comporter différemment selon la composition globale de l’émail.
Les trois piliers de l’émail
Même si les recettes d’émaux peuvent sembler complexes, la plupart reposent sur trois grandes familles de composants.
La première est la silice.
La silice est le principal formateur de verre. C’est elle qui constitue la structure fondamentale de l’émail. Sans silice, il n’y aurait tout simplement pas de verre céramique.
La deuxième famille regroupe les fondants.
Leur rôle consiste à rendre possible la fusion dans les températures atteintes par les fours de potiers.
La troisième famille est représentée par l’alumine.
L’alumine agit comme stabilisateur. Elle augmente la viscosité de l’émail, améliore sa résistance mécanique et participe à sa durabilité chimique.
On peut voir l’émail comme un équilibre entre ces trois composantes :
- Trop de fondants et l’émail devient excessivement fluide
- Pas assez de fondants et il reste sec ou insuffisamment fondu
- Trop peu d’alumine et l’émail devient instable
- Trop d’alumine et il perd sa capacité à fondre correctement.
Une grande partie du travail du formulateur consiste à trouver le bon équilibre entre ces trois pôles.
Pourquoi la silice forme-t-elle du verre ?
Lorsque la silice fond puis refroidit rapidement, elle ne recristallise pas nécessairement. Au lieu de former un cristal parfaitement organisé, elle conserve une structure désordonnée héritée de l’état liquide. C’est ce que l’on appelle un verre. Cette propriété est essentielle en céramique.
L’émail que nous observons après cuisson est en réalité un verre de silice modifié par l’ajout de fondants et d’alumine.
- Les fondants abaissent la température de fusion.
- L’alumine stabilise le système.
- La silice constitue l’ossature du verre obtenu.
C’est cette combinaison qui donne naissance à l’immense diversité des émaux céramiques.

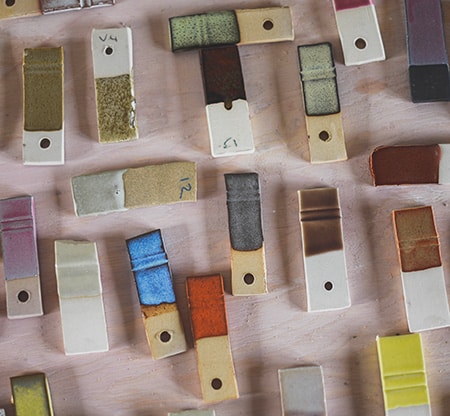

Pourquoi un émail n’a pas réellement un point de fusion
Contrairement à un métal pur, un émail ne possède généralement pas une température unique de fusion. Lorsqu’il chauffe, il traverse plusieurs étapes.
- Certaines matières commencent à réagir. Une faible quantité de liquide apparaît. Cette phase liquide se développe progressivement. La viscosité diminue. La surface devient plus lisse.
- Puis l’émail entre en fusion. À ce stade, il présente généralement l’aspect recherché.
- Si la température continue d’augmenter, l’émail devient plus fluide encore. Il peut finir par couler ou perdre certaines de ses qualités esthétiques.
C’est pourquoi on parle souvent de plage de fusion plutôt que de point de fusion. Entre le début de la fusion et la surcuisson, il existe tout un intervalle de températures où l’émail peut fonctionner correctement.
Fusion, vitrification et cristallisation : trois phénomènes différents
Ces notions sont souvent confondues alors qu’elles décrivent des phénomènes distincts.
- La fusion correspond à l’apparition d’une phase liquide.
- La vitrification correspond à la formation d’un verre lors du refroidissement.
- La cristallisation correspond à la formation de structures organisées au sein du matériau.
Ces trois phénomènes peuvent coexister dans un même émail.
C’est d’ailleurs ce qui explique la diversité des surfaces obtenues en céramique.
- Un émail brillant est souvent fortement vitrifié.
- Un émail mat peut contenir davantage de cristaux.
- Un émail cristallin pousse volontairement ce phénomène à l’extrême.
De la même manière, le grès repose sur une forme de fusion partielle. Une partie du tesson devient liquide pendant la cuisson et participe à sa vitrification, tandis qu’une autre partie reste solide.
Le diagramme de Stull : comprendre pourquoi certaines recettes fonctionnent
Lorsqu’on commence à étudier les émaux, on découvre rapidement qu’il existe des milliers de recettes différentes. Certaines produisent des surfaces brillantes, d’autres des émaux mats, satinés ou cristallins. Pourtant, malgré cette diversité, les formulateurs ont constaté depuis longtemps que les recettes qui fonctionnent ont souvent des caractéristiques communes.
Dans les années 1930, le chercheur Richard Stull a analysé un grand nombre d’émaux de haute température afin d’identifier les compositions qui donnaient les meilleurs résultats. Son travail a permis de mettre en évidence des zones de compositions particulièrement stables, capables de produire des émaux bien fondus tout en conservant de bonnes propriétés mécaniques et chimiques.
L’idée était simple : plutôt que d’étudier les recettes une par une, il cherchait à comprendre quels équilibres entre silice, alumine et fondants revenaient le plus souvent dans les émaux réussis.
Son diagramme est rapidement devenu une référence dans le monde de la céramique. Il a montré qu’il existe des plages de compositions dans lesquelles les émaux ont davantage de chances d’être correctement fondus, sans être trop fluides, trop secs ou trop fragiles.
Du diagramme de Stull à Glazy
Aujourd’hui, le diagramme de Stull n’est plus forcément utilisé seul mais est la base de Glazy.
Lorsque tu consultes une recette sur Glazy, tu peux afficher sa position dans différents graphiques de formulation. Ces outils permettent de visualiser où se situe la recette par rapport à des milliers d’autres émaux déjà testés par la communauté.
L’objectif n’est pas de dire si une recette est bonne ou mauvaise. Il s’agit plutôt d’observer si elle se situe dans une zone où les émaux ont généralement tendance à fonctionner.

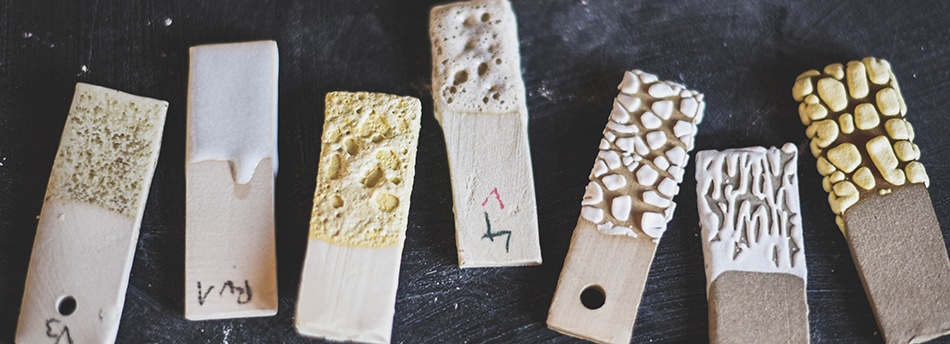

Si une recette s’éloigne fortement des équilibres habituellement observés, cela ne signifie pas qu’elle est inutilisable. En revanche, cela peut expliquer certains comportements particuliers : manque de fusion, coulures excessives, surface sèche ou instabilité chimique.
Pourquoi cette approche est importante
Lorsque l’on comprend les notions d’eutectique, de fondants et d’équilibre entre silice et alumine, on réalise qu’un émail n’est jamais la simple addition de ses ingrédients. Deux recettes contenant exactement les mêmes matières premières peuvent produire des résultats très différents si leurs proportions changent.
Le diagramme de Stull, comme les outils de visualisation proposés aujourd’hui par Glazy, permet justement de prendre du recul sur une recette. Il aide à comprendre dans quelle famille d’émaux elle se situe et pourquoi elle se comporte de cette manière.
Finalement, ces outils rappellent une idée essentielle : ce n’est pas le point de fusion d’une matière isolée qui détermine le comportement d’un émail, mais l’équilibre entre tous les composants qui le constituent.
Ce qu’il faut retenir
- Le point de fusion est une notion essentielle mais souvent insuffisante pour comprendre les émaux.
- Les matières premières ne fondent pas indépendamment les unes des autres. Elles interagissent, créent des eutectiques et modifient profondément leur comportement lorsqu’elles sont mélangées.
- C’est grâce à ces interactions que des matières comme la silice et l’alumine peuvent participer à la formation d’émaux à 1280°C alors que leurs points de fusion individuels sont bien supérieurs.
- Comprendre le point de fusion conduit donc naturellement à comprendre les fondants, les eutectiques, la vitrification et, plus largement, le fonctionnement même des émaux.
C’est l’une des notions les plus importantes pour quiconque souhaite dépasser l’application de recettes et réellement comprendre ce qui se passe dans son four.
